Ελαστικά σφραγίδες - Οδηγός για στοιχεία στατικής και δυναμικής στεγανοποίησης

Οι μηχανικοί αντιμετωπίζουν ένα διαρκές πρόβλημα: την επιλογή της σωστής σφράγισης για τη συγκεκριμένη εργασία. Κάθε μέρα, κοιτάτε σχέδια, ανοίγετε εγχειρίδια συντήρησης ή περπατάτε στο χώρο παραγωγής. Μια φλάνγκα διαρρέει. Ένας κύλινδρος αποτυγχάνει.Ένας άξονας φθείρεται.Ο υπαίτιος; Συχνά, η λανθασμένη επιλογή σφραγίδας. Αυτός ο οδηγός παρουσιάζει πρακτικές περιπτώσεις που βοηθούν στην επιλογή μεταξύ λαστιχένιων σφραγίδων, σφραγίδων σκόνης, V‑σφραγίδων και O‑ρινγκ.

Στατική σφράγιση για ακίνητες άρθρωσεις

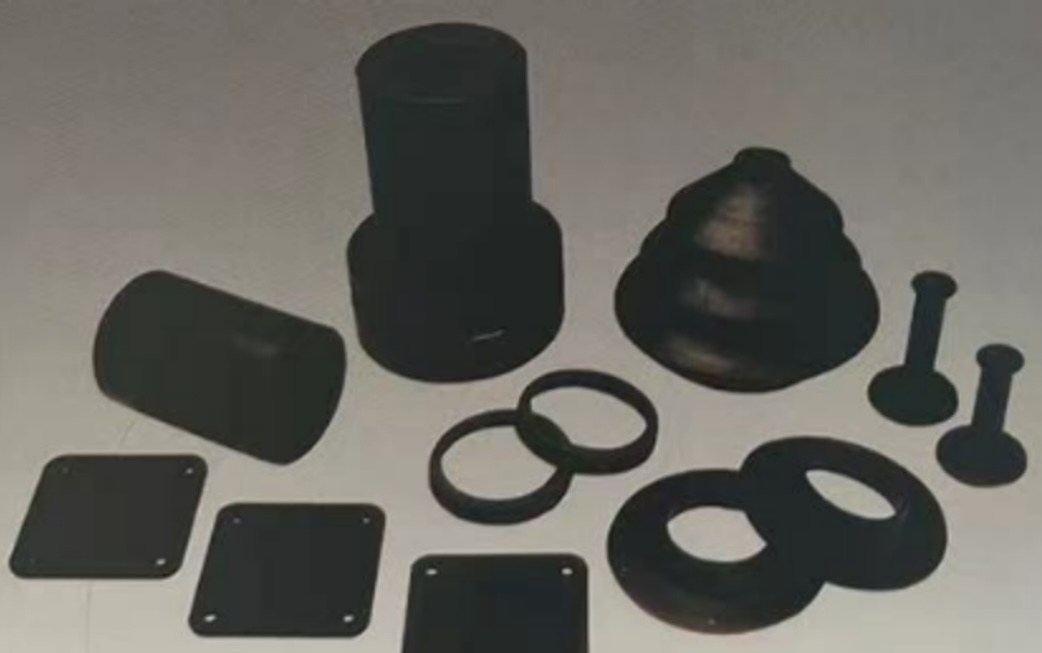

Σκεφτείτε ένα κάλυμμα αντλίας. Δύο μεταλλικές επιφάνειες βιδωμένες μεταξύ τους. Φαίνονται επίπεδες, όμως κάτω από το μικροσκόπιο είναι γεμάτες γρατζουνιές, σημάδια εργαλείων και πολύ μικρές κοιλότητες. Τα ρευστά ακολουθούν αυτές τις διαδρομές. Μεταξύ τους τοποθετείται μια λαστιχένια στεγανοποιητική παρτίδα. Σφίγγετε τις βίδες. Η παρτίδα συμπιέζεται, εισέρχεται στις ανωμαλίες και σταματά τη διαρροή. Χρησιμοποιείτε τες σε καλύμματα αντλιών, καλύμματα βαλβίδων, φλάντζες σωλήνων, πάνελ πρόσβασης. Μεγάλες επιφάνειες; Ακανόνιστα σχήματα; Κανένα πρόβλημα. Εάν η εφαρμογή σας περιλαμβάνει δύο σταθερές επιφάνειες που χρειάζονται στεγανοποίηση, μια λαστιχένια στεγανοποιητική παρτίδα είναι συχνά η λύση. Να θυμάστε: δεν προορίζονται για κινούμενα μέρη.

Δυναμικές σφραγίδες για αντιστρεπτικούς και περιστρεφόμενους άξονες

Τώρα σκεφτείτε ένα υδραυλικό κύλινδρο σε μια πίσω εξάρτηση. Η ράβδος επεκτείνεται και επιστρέφει, γλιστράει μέσα και έξω από τον κύλινδρο. Σκόνη, λάσπη, άμμος βρίσκονται παντού. Αν αυτοί οι ρύποι διαπεράσουν τη σφραγίδα της ράβδου, θα γρατσουνίσουν το τοίχωμα του κυλίνδρου, θα καταστρέψουν τον έμβολο και θα καταστρέψουν ολόκληρη τη μονάδα. Τι προσθέτετε; Οι σφραγίδες σκόνης πρέπει να τοποθετούνται σε υδραυλικούς κυλίνδρους, πνευματικούς ενεργοποιητές, γραμμικές οδηγούς, κάθε αντιστρεπτική άξονα που εκτίθεται στη βρωμιά.

Τοποθετήστε τα στην εξωτερική πλευρά της κύριας σφράγισης πίεσης. Η δουλειά τους είναι η αποκλεισμός, όχι η συγκράτηση. Μια ελαστική λεπίδα καθαρίζει τη ράβδο κάθε φορά που ανασύρεται, απομακρύνοντας λάσπη, σκόνη και σταγόνες νερού. Εάν ο εξοπλισμός σας λειτουργεί σε περιβάλλοντα με πολλή σκόνη, λάσπη ή υγρασία, μια σφράγιση σκόνης θα επεκτείνει σημαντικά τη διάρκεια ζωής του. Αποτελούν την πρώτη γραμμή άμυνας κατά της μόλυνσης. Αντικαταστήστε τες τακτικά, καθώς φθείρονται γρηγορότερα από τις σφραγίδες πίεσης.

Όμως τι γίνεται με τους περιστρεφόμενους άξονες; Ηλεκτρικοί κινητήρες. Περιβάλλοντα στροβιλιστών. Ρολλά μεταφοράς. Αυτοί οι άξονες περιστρέφονται με μεγάλη ταχύτητα, συχνά είναι ασυμμετρικοί και μερικές φορές διαθέτουν χορδιασμένες επιφάνειες λόγω φθοράς. Ένα συμβατικό στεγανωτικό χείλος θερμαίνεται υπερβολικά, βγάζει σκιρτήματα και αποτυγχάνει γρήγορα. Εδώ, μια διαφορετική γεωμετρία είναι η καλύτερη επιλογή. Τα V-seals είναι η κατάλληλη λύση για περιστρεφόμενους άξονες με ασυμμετρία, περιστρεφόμενη απόκλιση ή χορδιασμένες επιφάνειες.

Η σταυροειδής διατομή είναι έξυπνη. Καθώς ο άξονας περιστρέφεται, η φυγόκεντρος δύναμη ωθεί την άκρη της σφράγισης προς τα έξω. Αυτή ακουμπά ελάχιστα στην αντίθετη επιφάνεια, γεγονός που μειώνει στο ελάχιστο την τριβή. Το σχήμα δημιουργεί μια δράση αντλίας που απομακρύνει τη βρωμιά από τη σφράγιση. Δεν απαιτείται σφιχτή εφαρμογή. Τοποθετείτε το στον άξονα και αυτό επικεντρώνεται αυτόματα. Χρησιμοποιείτε τα προϊόντα αυτά σε ηλεκτρικά κινητήρες, σε εισαγωγικούς/εξαγωγικούς άξονες κιβωτίων ταχυτήτων, σε γεωργικό εξοπλισμό και σε ρόλερ μεταφοράς. Αντέχουν ταχύτητες αξόνων έως 20 μέτρα ανά δευτερόλεπτο. Επιτρέπουν γωνιακή ασυμμετρία που θα καταστρέφει άλλες σφραγίδες. Η εγκατάσταση είναι γρήγορη και δεν απαιτούνται ειδικά εργαλεία.

Παγκόσμιες O-ρίνγκ για ποικίλες εφαρμογές

Πότε λοιπόν χρησιμοποιείτε την πιο συνηθισμένη σφράγιση απ' όλες; Παντού αλλού. Οι O‑ring είναι η προεπιλεγμένη σφράγιση για σχεδόν κάθε εφαρμογή: υδραυλικοί κυλίνδροι, πνευματικές βαλβίδες, συνδετήρες γρήγορης σύνδεσης, εξαρτήματα ρευστών και αμέτρητες άλλες στατικές και δυναμικές εφαρμογές. Η αρχή είναι απλή: ελεγχόμενη παραμόρφωση. Κόβετε μια εγκοπή, τοποθετείτε το O‑ring και το συμπιέζετε με το αντίστοιχο μέρος. Η στρογγυλή διατομή πλαταίνει, δημιουργώντας δύο σημεία σφράγισης. Η εσωτερική πίεση ωθεί το O‑ring προς την πλευρά χαμηλής πίεσης, αυξάνοντας την πίεση επαφής. Αυτοενισχυόμενο. Λειτουργεί από το κενό μέχρι τις υψηλές πιέσεις. Λειτουργεί από -50°C έως 200°C με το σωστό υλικό. Εάν διαθέτετε μια εγκοπή, ένα O‑ring πιθανότατα θα ταιριάξει.
